Luis sanchez

Ley de OHM -La corriente tendrá el mismo valor que te da en el circuito eléctrico.(voltaje entre resistencia). -Voltaje es igual a resistencia por corriente. -La resistencia será el resultado de voltaje entre corriente.

Corriente eléctrica: es el flujo de electrones y a mide en ampers. Corriente=ampers=amperímetro=A.

JUEGO DE MANÓMETROS El equipo que más singulariza el servicio de refrigeración, además de la bomba de vacío, es el juego de manómetros o calibrador de presión. Se trata de una pieza de metal con dos llaves o válvulas, dos manómetros y tres mangueras que sirve para verificar la presión de los sistemas de refrigeración, remover el refrigerante, recargar el refrigerante y agregar aceite al compresor. Manómetro de vacío El manómetro de la izquierda mide el vacío. Un vacío perfecto, aquel que ya no puede ser reducido se indica como O libras por pulgada cuadrada absoluta o O psia. Aunque el vacío también se indica de otras maneras, como pulgadas centímetros de una columna de mercurio. Manómetro de alta presión El manómetro de la derecha mide la alta presión en libras por pulgada cuadrada (psi) o kilos por centímetro cuadrado.

HERRAMIENTAS PARA HACER UN EXPANCIONADO ABOCINADOR: El abocinador es una herramienta que sirve para trabajar la tubería flexible; Es la que expansiona o  abocarda en formación cónica  los extremos  del  tubo que han de apoyarse sobre los chaflanes de la conexión Existen diverso modelos  y todos se basan en el mismo principio.Constan de dos partes, una fija y otra móvil, la parte fija es un bloque metalico dividido en dos mitades iguales que giran a chamela (bisagra),ademas tienen una una serie de orificios graduales exactamente al diametro exterior de las tuberías a expansionado, la parte móvil se compone de un mandril conico que se desplaza  por medio de un maneral y sirve para centrar al tubo a expansionar. PRENSA:Se utiliza en la refrigeración para sostener las tuberías y así no batallar tanto al hacerles un expansionado  MARTILLO:Para hacer una expancion utilizando el martillo para golpear un poco al expansor de golpe para que se introduzca en la tubería

La soldadura autógena   es un tipo de soldadura por fusión conocida también  como soldadura oxi-combustible u oxiacetilenico. La soldadura oxiacetilenia es la forma mas difundida de soldadura autogena En este tipo de soldadura la combustión se realiza por la mezcla de acetileno y oxigeno que arden a la salida de una boquilla (soplete)

AKI NOS ENSEÑARON EN EL TALLER EL MULTIAMPERIMETRO

AKI PODEMOS APRESIAR EL INTERIOR DEL COMPRESOR

unidad maneja dora

Emerson Climate Technologies ofrece una línea completa de Unidades Condensadoras para diversas aplicaciones en refrigeración comercial, como cámaras frigoríficas y equipos refrigerados auto-contenidos. Diversas plataformas de producto permiten seleccionar la combinación ideal entre el tipo refrigerante, la potencia frigorífica, las temperaturas de aplicación, la tecnología de compresores y el tipo de componentes, de acuerdo a las especificaciones de cada proyecto. Unidades Condensadoras Personalizadas Reduzca costos de operación con un diseño creado por expertos y una unidad probada. Explore la más amplia línea de Unidades Condensadoras para hallar la solución perfecta para su aplicación.

AKI PODEMOS ALPRECIAR ALGUNOS TERNOMETROS

EN ESTAS LAMINAS VIENEN ALGUNOS TIPOS DE REFRIGERANTES

El sistema de refrigeración por absorción es un medio de producir frío que, al igual que en el sistema de refrigeración por compresión, aprovecha que las sustancias absorben calor al cambiar de estado, de líquido a gaseoso. Así como en el sistema de compresión el ciclo se hace mediante un compresor, en el caso de la absorción, el ciclo se basa físicamente en la capacidad que tienen algunas sustancias, como el bromuro de litio, de absorber otra sustancia, tal como el agua, en fase de vapor. Otra posibilidad es emplear el agua como sustancia absorbente (disolvente) y amoníaco como sustancia absorbida (soluto).

En este sistema de transferencia de calor interviene un fluido (gas o líquido) en movimiento que transporta la energía térmica entre dos zonas. La transmisión de calor por convección puede ser: Forzada : a través de un ventilador (aire) o bomba (agua) se mueve el fluido a través de una zona caliente y éste transporta el calor hacía la zona fría. Natural : el propio fluido extrae calor de la zona caliente y cambia su densidad haciendo que se desplace hacía la zona más fría donde cede su calor.

Es el calor emitido por un cuerpo debido a su temperatura, en este caso no existe contacto entre los cuerpos, ni fluidos intermedios que transporten el calor. Simplemente por existir un cuerpo A (sólido o líquido) a una temperatura mayor que un cuerpo B existirá una transferencia de calor por radiación de A a B. Para que este fenómeno se perciba es necesario un cuerpo a una temperatura bastante elevada ya que la transferencia térmica en este caso depende de la diferencia de temperaturas a la cuarta potencia: Ta4-Tb4. Ejemplo Dejas tu coche aparcado en la playa un día no muy caluroso, al volver te apoyas sin querer en el capó del coche y el grito se oye a varios kilómetros de distancia. En este caso aunque el sol se encuentra a bastante distancia de nuestro coche, su temperatura absoluta es tan alta que hace que la transferencia por radiación sea muy importante. Aquí no tiene a penas  influencia que el aire ambiente esté caliente ya que si hubiéramos dejado el coche a la sombra esto

Conducción Es la más sencilla de entender, consiste en la transferencia de calor entre dos puntos de un cuerpo que se encuentran a diferente temperatura sin que se produzca transferencia de materia entre ellos. Ejemplo: Tengo una barra metálica con un extremo a 80ºC y otro a temperatura ambiente, si no tengo ninguna otra influencia externa y el extremo caliente se mantiene a 80ºC, habrá una transferencia de calor por conducción desde el extremo caliente hacia el frío incrementando la temperatura de este último

APRENDI COMO PROBAR SI ESTA DAÑADO EL EMBOBINADO DEL MOTOR DE UN COMPRESOR: Debemos tener en cuenta que vamos a revisar una pieza electromecánica ya que tiene una parte eléctrica que hace funcionar otra mecánica y es necesario realizar varios tipos de pruebas para poder determinar si está dañado y si es posible lograr saber que parte del compresor de aire acondicionado está dañada. Para estas pruebas necesitaremos herramientas de medición y un poco de pericia ya que en algunas utilizaremos los sentidos, dividiremos las pruebas en dos partes una cuando esté instalado y la otra cuando está el compresor solo sin estar instalado. Medir continuidad entre las bobinas del compresor : Para esta prueba necesitaremos un tester que mida continuidad o en caso de no tener esta herramienta podemos utilizar un probador de continuidad casero hecho con un bombillo, tendremos que desconectar los cables del compresor, la prueba consiste en verificar que exista continuidad entre los terminales del compre

APRENDI LOS DAÑOS DE LA RADIACION AL MEDIO AMBIENTE : EL HOMBRE, como todo ser vivo, está en contacto con un ambiente que regula su vida. Los factores ambientales se mantienen aproximadamente constantes; si se apartan de sus niveles normales, el hombre se siente incómodo o incluso muere. Tomemos como ejemplo el factor temperatura, que puede tener valores desde el cero absoluto (-273 ºC) hasta los millones de grados que hay en el Sol. De toda esta vasta gama, el hombre sólo puede mantenerse vivo en un pequeño intervalo de aproximadamente entre 0 ºC y 40 ºC. Nuestros cuerpos se han adaptado a lo largo de millones de años para operar en este intervalo. Si la temperatura ambiente rebasa esos índices, en poco tiempo morimos. Otros factores ambientales, algunos muy discutidos y otros poco evidentes pero igualmente vitales, son la humedad, la presión atmosférica, el nivel de ruido, la calidad del aire, agua y alimentos, los organismos patógenos, la luz solar y la artificial, la fuerza de la

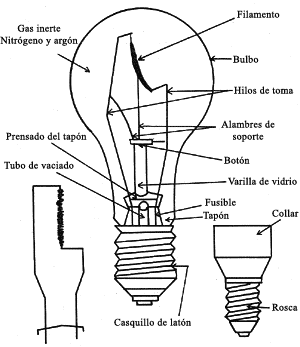

APRENDI COMO SURGIO EL FOCO DESPEUES DE UN REPASO DEL CIRCUITO ELECTRICO DE UN REFRIGERADOR COMUN : En  iluminación , el  foco  es un elemento  óptico  destinado a  proyectar la luz  de una  lámpara  hacia una región concreta. Principalmente se usan para iluminar  instalaciones deportivas , alumbrado ornamental de edificios emblemáticos,  publicidad  y seguridad. También son elementos esenciales en las  artes escénicas  como el  teatro , el  cine , la  televisión  u otros espectáculos en vivo. El foco eléctrico fue inventado por el estadounidense  Thomas Alva Edison  el 21 de octubre de  1879 . Durante dos años trabajó en su laboratorio buscando un alambre o filamento, a través del cual fluyera la electricidad, para insertarlo en un tubo de vidrio que no tuviera aire. Finalmente, con el tubo y un filamento de carbón que provenía de un hilo de algodón, fabricó un bulbo de luz. Este bulbo, foco o lámpara estuvo encendido durante dos días en  Menlo Park  ( Nueva Jersey ). Existen vari

APRENDI QUE ES UN BULBO  DE LA REFRIGERACION: El  bulbo sensor de temperatura , o también denominado  bulbo remoto , de las  válvulas de expansión termostáticas  y válvulas limitadoras de presión es una  sonda térmica que mide el grado de sobrecalentamiento del vapor de  refrigerante  a la salida del  evaporador . Este bulbo, el que está conectado a la parte superior de la válvula por medio de un  tubo capilar , se encuentra lleno de un fluido potencia denominado  carga termostática , el cual al evaporarse ejerce una fuerza sobre el diafragma de la válvula controlando el  flujo  de refrigerante al interior del evaporador. Montaje de VET y bulbo sensor en evaporador. El funcionamiento adecuado de la válvula depende de la localización e instalación del bulbo. Ya que generalmente se usa un bulbo instalado en el exterior de la  tubería  –debido a que existen otros que también puede ir dentro de ella- este debe ir firmemente fijado con abrazaderas metálicas y cercano a la salida del ev

APRENDI QUE ES UN TERMOESTATO Y SU FUNCION: Un  termostato  es el componente de un sistema de control simple que abre o cierra un  circuito eléctrico  en función de la  temperatura . Su versión más simple consiste en una  lámina metálica  como la que utilizan los equipos de  aire acondicionado  para apagar o encender el  compresor . Otro ejemplo lo podemos encontrar en los  motores de combustión interna , donde controlan el  flujo  del  líquido refrigerante  que regresa al  radiador  dependiendo de la temperatura del motor.

APRENDÍ QUE ES UN RELAY: Este tipo de relé se compone de una bobina de pocas vueltas de alambre grueso, un juego de contactos eléctricos normalmente abiertos ( N.A. ) y un núcleo de hierro. Al núcleo están anclados los contactos móviles que cerrarán el circuito al devanado de arranque. La bobina del relay siempre se conecta en serie con el devanado de marcha. ( Ver diagrama eléctrico ) FUNCIONAMIENTO: Cuándo se energiza el conjunto unidad relay, todo el  LRA ( Locked Rotor Amperage ) circula por la bobina del relé, este alto amperaje produce un campo magnético  fuerte que hace que el núcleo del relé sea atraido por esta fuerza magnética haciendo que los contactos del relé se cierren dando paso de corriente al devanado de arranque, en este momento se inicia el movimiento del rotor del motor, el cual a su vez induce en los devanados del estator una F.C.E.M, que va reduciendo el amperaje de arranque al  de trabajo del Motor ( RLA ). Cuando el motor a alcanzado aproximadamente un 75 % d

NOS LLEBARON UNOS EJEMPLOS DE COMBERCIONES DE  °Ra  A °K:

 BIMOS LOS TIPOS  DE BOBINAS EN UN COMPRESOR: Palabra que proviene del francés “bobine”. Se define como una pieza cilíndrica de algún tipo de material como cartón o plástico, rodeada de un cable, hilo o cordel. También se llama de esta forma a los rollos de papel que utilizan las imprentas. En segundo lugar, en el campo de la electricidad se conoce como bobina a un componente de los circuitos eléctricos constituido por un componente conductor con forma de hélice hueca. Este elemento, el cual funciona de forma pasiva y también se conoce con el nombre de inductor, y sirve para la acumulación energía en un campo magnético. El uso de estas bobinas, hechas normalmente de alambre aislado, se emplea en el perfeccionamiento de diferentes tipos de luces fluorescentes y fuentes de alimentación, entre otros. Su creador fue el inventor e ingeniero Nikola Tesla, quien en el siglo XIX efectuó grandes adelantos en relación a las descargas eléctricas. En el mundo del cine, los rollos donde están grab

EL PROFESOR MARTÍN ALFREDO JIMENEZ BECERRA NOS DEMOSTRÓ UN CIRCUITO ELÉCTRICO DE UN SISTEMA DE REFRIGERACIÓN DOMESTICO:

ESTE ES OTRO EJEMPLO DE FORMULAS

ESTA ES UNA DE LAS FORMULAS

ESTAS SON LAS SIMBOLOGIAS ELECTRONICAS DE LA REFRIGERACIÓN

YO YA PUSE EN PRACTICA MIS CONOSIMIENTOS SOBRE LOS TIPOS DE UNIONES EN REFRIGERACION  Y NOS PIDIERON QUE LO DEMOSTRARAMOS HACIENDOLO EN UN TUBO DE COBRE FEXIBLE SOBRE EL CUAL TRABAJE LA UNION FLARE Y LOS DOS TIPOS DE SOLDADURA CON OXI-ACETILENO:

LOS TIPOS DE TUBERIAS EN REFRIGERACION YO LLEVE ESTO:

APRENDIMOS A USAR UNA HISROLABADORA A GAS Y LOA APRENDIMOS LIMPIANDO LA UNIDAD CONDENSADORA Y EVAPORADORA DE NUESTRO SALON:
